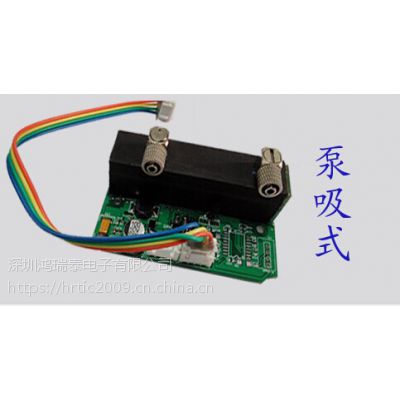

NE/SF6-101红外SF6气体传感器
1概述
SF6气体作为绝缘介质和灭弧气体在电力设备普遍使用，特别在高压断路器、变压器、互感器、电容器、避雷器、熔断器等有广泛应用。发生泄漏，设备压力降低 ,绝缘能力降低；污染和破坏大气环境，增加温室效应；在低层空间积聚，导致工作人员大脑缺氧，甚至快速窒息等事故；局部放电、高温等因素影响下，SF6气体会产生如SF4、SF2、SOF2等高毒分解物。
NE/SF6-101是一款采用NDIR红外吸收检测原理的气体传感器模组，根据SF6气体在10.5um的吸收量确定浓度大小。NE/SF6-101采用MEMS光源、特殊结构的光学腔体和双通道探测器，实现空间双光路参比补偿，微处理器进行信号采集、处理和输出。NE/SF6-101具有很好的选择性，高灵敏度，无氧气依赖性，寿命长，低功耗；内置温度传感器，可进行温度补偿；同时具有UART、PWM、485或者modbus（用户可选）输出以及模拟电压输出；报警点可设置，方便客户各种应用。
NE/SF6-101可广泛应用于电力行业SF6气体泄漏检测以及其它场合SF6气体浓度分析。
2技术参数
2.1工作条件
描述 | 符号 | 数值 | 单位 |
储存温度 | Tstg | -20 to 80 | °C |
工作温度 | TA | -30 to +60 | °C |
工作湿度 | HA | 0 to 90 | % RH |
工作压力 | PA | 0.8 to 1.2 | ATM |
2.2电气特征
描述 | 符号 | ***小 | 典型 | 单位 | |
供电 | Vs | 9 | 24 | 35 | V |
工作电流 | Imax | 30 | mA | ||
光源电流 | Iavg | 20 | mA | ||
光源频率 | f | 0.2 | 5 | 10 | Hz |
预热时间 | twarm | 30 | 60 | 90 | Sec |
2.3性能参数
描述 | 典型 | 单位 | |
探测范围（可定制） | 1000 | ppm | |
测量精度 | ±20ppm±2%真值 | ppm | |
T90 | 泵吸 | 5 | 秒 |
重复性 | 零点 | <±50<> | ppm |
50% FS | <±5%<> 测量值 | ||
寿命 | 10 | 年 | |
信号输出
信号输出：模拟电压输出（可选）， UART输出，PWM波形输出（可选），485（或者modbus可选）输出
接口定义：4芯的2.54间距的插座作为用户接口。
UART接口， VCC GND RX TX
485接口，VCC GND 485-A 485-B
4-20mA接口， VC GND 4-20mA
注：当模块为冷启动时，开机后二分钟内数字输出与DAC输出的浓度值信号不作为测量依据。
4.1模拟电压输出
DAC输出电压范围（0V~4.0V），0V对应0ppm，4.0V对应满量程时气体浓度。客户也可以定制。
4.2 UART通讯协议
波特率：9600bps，8位数据，1位停止位，无校验位；
浓度读取与返回为16进制数据；
零点校准与SPAN校准，命令与数据为ASCII，每帧数据字节数不固定，0x23开头，0 x 21结尾。
4.3 485通讯协议
